Tablet China "Dropad" no carga la batería
Hace unas semanas, las baterías de mi tablet Dropad A8 dejaron de cargar, el porcentaje de carga variaba entre un 30% - 45% y nunca terminaba del proceso.
Posteriormente no pasaba de un 1% durante la carga.
En DealExtreme en el foro del producto había mucha gente con el mismo problema y los mismo síntomas.
Bien, el problema según varios foros podía estar localizado en uno de estos componentes:
El adaptador de corriente lo probamos y parecía que daba el voltaje, la tensión y los amperios suficientes y no bajaban durante una carga, así que se especulo que el problema estaba en las baterías o en su PBC.
Lo primero era sacar las baterías, aquí hay un vídeo de como desmontar la Dropad A8:
Lo de sacar la tapa trasera con unas ventosa es un poco optimista en mi caso, ya que mi tablet llevaba bastantes más adhesivo, sobre todo por los lados.
La opción que se tomo fue:
Ahora la opción habría podido ser pedir unas baterías a china, llevan estos códigos:
HW-554978
3,7V 2300 mAh
LSA 2011 OCDBD
Esta batería podemos pedirla en SUNSKY, según jjsami en HTCmanía, la pidió la del enlace que he puesto y es la HW 554978 , (además la foto que saca corresponde)
Pero en la practica de hoy vamos a ir más allá, vamos a comprobar que las baterías están bien, realizando un proceso de descarga y carga completa con con cargador universal.
Para ello hay que quitar la cinta que las une y despegarlas de la plaquita donde van medio soldadas y que es donde se encuentra además el PCB
Con un cargador de baterías universal las hemos descargado y cargado completamente, viendo que cargaban al 100% y realizaban un ciclo de descarga sin problemas.
Con lo que se determino que el problema estaba en el PCB, así que pedimos uno a Hong Kong por Ebay:
Una vez que lo recibimos lo montamos y las baterías volvieron a cargar sin problemas, aquí unas imágenes de la instalación:
Parece que se estropee el PCB es una avería muy común, espero que os sea útil esta practica para que podráis reparar vuestras tablet por poco dinero si os surge el problema descrito.
Posteriormente no pasaba de un 1% durante la carga.
En DealExtreme en el foro del producto había mucha gente con el mismo problema y los mismo síntomas.
Bien, el problema según varios foros podía estar localizado en uno de estos componentes:
- Adaptador de corriente.
- Baterías.
- PCB (es un pequeño chip que va dentro del paquete de las baterías y que regula y balancea la carga entre las dos baterías de 3,7V)
- Placa base (lo menos probable)
El adaptador de corriente lo probamos y parecía que daba el voltaje, la tensión y los amperios suficientes y no bajaban durante una carga, así que se especulo que el problema estaba en las baterías o en su PBC.
Lo primero era sacar las baterías, aquí hay un vídeo de como desmontar la Dropad A8:
Lo de sacar la tapa trasera con unas ventosa es un poco optimista en mi caso, ya que mi tablet llevaba bastantes más adhesivo, sobre todo por los lados.
La opción que se tomo fue:
- Con un clip fino levantamos un poco una de las esquinas, lo suficiente para meter un destornillador de precisión y con este ya fuimos despegando poco a poco la tapa.
- En algunos foros nos indican sus usuarios que la han sacado aplicando calor con un secador de pelo, con lo que han conseguido despegarla.
Ahora la opción habría podido ser pedir unas baterías a china, llevan estos códigos:
HW-554978
3,7V 2300 mAh
LSA 2011 OCDBD
Esta batería podemos pedirla en SUNSKY, según jjsami en HTCmanía, la pidió la del enlace que he puesto y es la HW 554978 , (además la foto que saca corresponde)
Pero en la practica de hoy vamos a ir más allá, vamos a comprobar que las baterías están bien, realizando un proceso de descarga y carga completa con con cargador universal.
Para ello hay que quitar la cinta que las une y despegarlas de la plaquita donde van medio soldadas y que es donde se encuentra además el PCB
Con un cargador de baterías universal las hemos descargado y cargado completamente, viendo que cargaban al 100% y realizaban un ciclo de descarga sin problemas.
Con lo que se determino que el problema estaba en el PCB, así que pedimos uno a Hong Kong por Ebay:
Una vez que lo recibimos lo montamos y las baterías volvieron a cargar sin problemas, aquí unas imágenes de la instalación:
 | ||

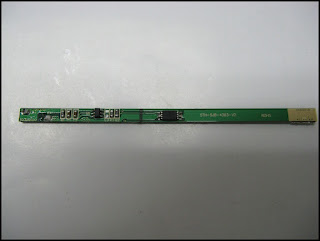

| El antiguo PCB en el circuito impreso donde iban soldadas las baterías. |
 |

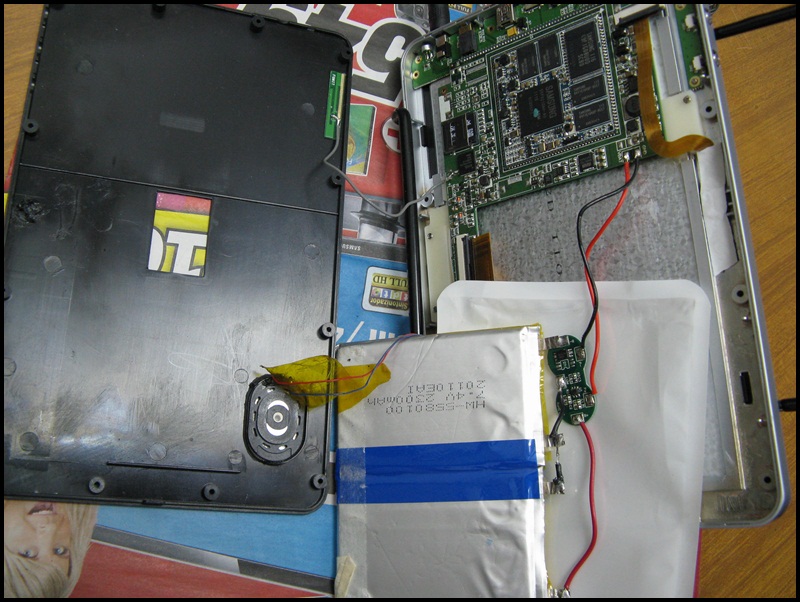

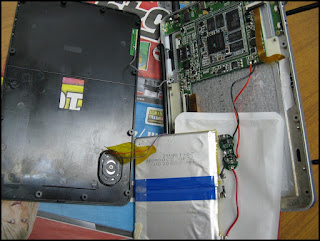

| Detalles de la instalación del nuevo PCB |
 |
| Detalle de como hemos acoplado el nuevo PCB |
 |
| La tablet cargando sin problemas |
Parece que se estropee el PCB es una avería muy común, espero que os sea útil esta practica para que podráis reparar vuestras tablet por poco dinero si os surge el problema descrito.
